ORGANTEQ - Manuel Utilisateur
Bienvenue
Félicitations ! Vous venez d'acquérir Organteq - le premier jalon d'une nouvelle génération d'orgues à tuyaux, créé par l'équipe MODARTT
Pour l’assistance et les dernières nouvelles sur nos produits, visitez notre site Internet www.modartt.com/support.
Si vous avez des questions ou des commentaires, n’hésitez pas à nous en faire part. Nous sommes toujours à l’écoute de nos clients.
Table des matières
- 1. Introduction
- 2. Installation et démarrage d'Organteq
- 2.1. Téléchargement du programme d'installation
- 2.2. Installation pour
Windows
- 2.3. Installation pour
macOS
- 2.4. Utilisation d'Organteq standalone
- 2.5. Utilisation d’hôtes
VST
/VST3
/AU
/AAX
- 2.6. Matériel et requis
- 2.7. Adaptez Organteq à votre matériel (version standalone)
- 2.8. Adaptez Organteq à votre configuration
MIDI
- 2.9. Chargement rapide de
fxp
(réglages) et fichiersMIDI
- 2.10. Lecteur-enregistreur de fichiers
MIDI
(version autonome) - 2.11. Redimensionnement de l’interface
- 3. Edition des paramètres & preset

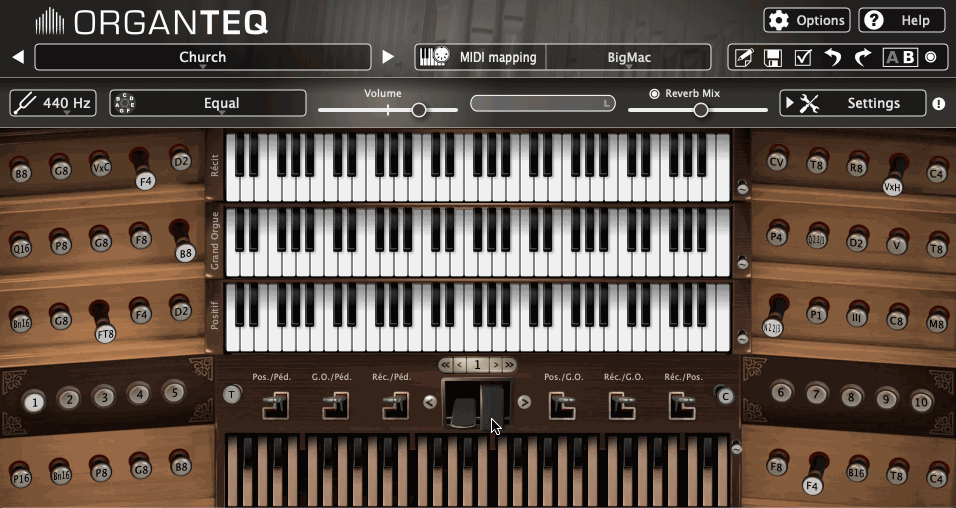

- 4. Vue d’ensemble de la console d'Organteq

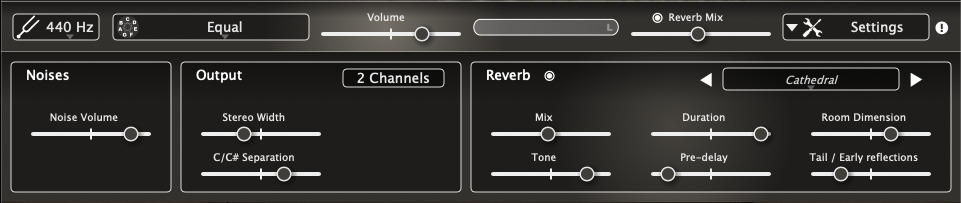

- 5. Autres paramètres
- 6. Modifiez votre console d'orgue (utilisateur avancé)
- 6.1. Clavier et tirant de jeux (utilisateur avancé)

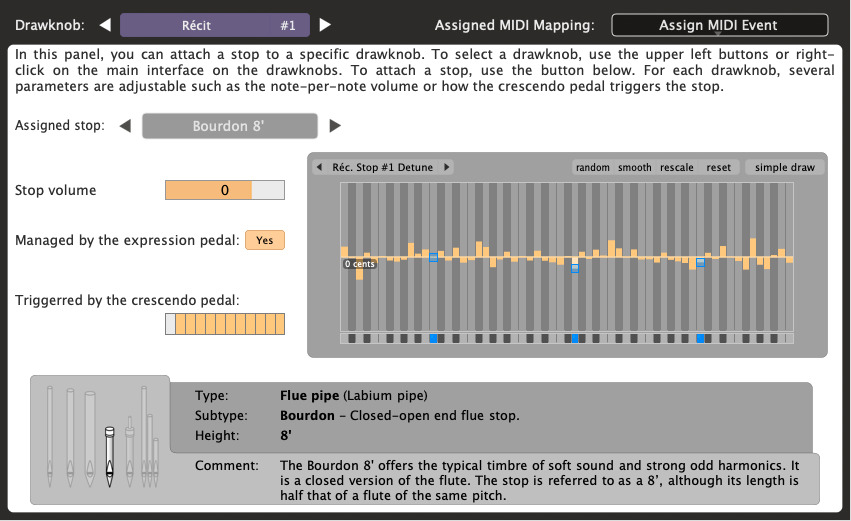

- 6.2. Fenêtre d'édition de jeu (utilisateur avancé)
- 6.3. Type de jeu
- 6.4. Jeux de fond (jeux à bouche)
- 6.5. Jeux d'anche
- 6.6. Hauteur des jeux & mutations
- 6.7. Jeux de mixture
- 6.8. Jeux de Fond d'Organteq
- 6.9. Jeux de mixtures d'Organteq
- 6.10. Organteq Jeux d'Anche
- 7. Remerciements
- 8. Propriété intellectuelle
1. Introduction
1.1. Orgue à tuyaux virtuel par modélisation physique
Organteq est le premier orgue à tuyaux par modélisation physique reproduisant le cœur de la physique des tuyaux à bouches ou à anches. Le son est généré en temps réel à partir de zéro, reproduisant la variabilité des transitoires d'attaque, dont le chiff caractéristique, ainsi que la configuration 3D, selon l'emplacement des tuyaux en fonction de leurs claviers. Même les bruits mécaniques, du bruit des touches à celui des tirants en passant par les coupleurs, sont modélisés.
1.2. L'innovation Organteq
Parce qu'il repose sur la modélisation physique, Organteq offre de nombreux avantages par rapport aux logiciels utilisant des samples :
- Installation et chargement rapide sur n'importe quel portable moderne.
- Il ne prend que très peu de place, la taille du fichier n'excédant pas 15 Mo (megaoctet).
- Il donne l'impression de jouer un véritable orgue, avec une jouabilité supérieure.
- Il est vivant, apportant une variabilité plus réaliste dans l’attaque et le sustain.
1.3. Fonctionnalités en bref
Organteq contient plus de mille tuyaux, inspirés des orgues de Cavaillé-Coll, répartis sur trois claviers manuels de cinq octaves et un pédalier de trente deux notes. Chaque clavier peut être assigné à une sélection de jeux avec des paramètres ajustables.
Avec ses fonctions d'apprentissage MIDI
(MIDI Learn
) et son affectation MIDI
pratique (MIDI mapping
), Organteq fournit une connexion MIDI
facile et rapide avec des claviers compatibles et autres périphériques.
2. Installation et démarrage d'Organteq
Organteq fonctionne sur les ordinateurs équipés de Windows
, macOS
ou Linux
. Organteq peut être utilisé en mode standalone (autonome) ou comme plug-in dans un hôte VST
, VST3
, Audio Units
ou AAX
, en version 64 bits. Nous vous invitons à visiter notre site www.modartt.com où vous trouverez les dernières informations et une FAQ détaillée.




2.1. Téléchargement du programme d'installation
Une fois l'enregistrement comme utilisateur effectué sur modartt.com/user_area, vous pourrez vous connectez et télécharger l'archive binaire dans l'onglet Download
.
2.2. Installation pour Windows
Exécutez le programme d’installation organteq_setup.exe
. L’activation se fait lors du premier lancement d'Organteq, suivez simplement les instructions affichées. Des pilotes ASIO
sont nécessaires pour obtenir une latence faible. Si votre carte son n’est pas équipée de pilotes ASIO
, vous pouvez en télécharger à www.asio4all.com.
2.2.1. Optimisation
Si des craquements se produisent lorsque vous jouez, observez la charge audio et la fréquence du processeur (CPU
) dans Options ► Perf
:
Des barres rouges dans le graphique indiquent une surcharge. Dans ce cas, regardez la fréquence CPU
affichée. Si celle-ci varie ou demeure en-deçà de la fréquence normale de votre CPU
, cela provient des options d’alimentation de votre ordinateur qu’il vous faut régler sur Performance élevée
.
2.3. Installation pour macOS
Cliquez sur l'installeur Organteq et suivez les instructions. L'activation se fait lors du premier lancement d'Organteq, suivez simplement les instructions affichées.
2.4. Utilisation d'Organteq standalone
L'utilisation d'Organteq standalone est très simple. Lancez Organteq et spécifiez vos périphériques audio
et MIDI
dans la boîte de dialogue Options ► Devices
: vous êtes prêt à jouer.
2.5. Utilisation d’hôtes VST
/VST3
/AU
/AAX
Organteq peut être chargé par tout hôte VST
, VST3
, Audio Units
ou AAX
. Vous devrez spécifier dans l’hôte votre entrée MIDI
et les pilotes utilisés.
2.6. Matériel et requis
Organteq peut être utilisé avec n'importe quel clavier compatible MIDI
. Pour simuler au plus près un véritable orgue, vous pouvez utiliser plusieurs claviers et pédalier d'orgue compatible MIDI
.
Matériel et système requis pour une utilisation optimale de Organteq :
- Processeur récent (Intel I7, I9, Xeon, AMD Ryzen ou équivalent recommandé)
- 512 Mo de mémoire (
RAM
) - Pilotes et carte son compatible
ASIO
(pour utilisateurs Windows seulement) - Connexion internet (cependant l’installation sur un ordinateur non connecté à l’internet est possible, cf. notre FAQ modartt.com/pianoteq/faq)
- Systèmes
Windows
7 (64 bits) ou suivants,Mac OS X
10.7 ou suivants,Linux
(x86
).
2.7. Adaptez Organteq à votre matériel (version standalone)

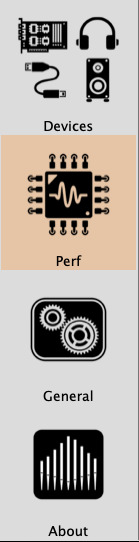

Dans la version standalone, cliquez sur le bouton Options
, une fenêtre contenant les sections suivantes apparait : Devices
, Perf
, General
et About
.
La section Devices
vous permet de sélectionner vos claviers, votre matériel audio et pilotes (Audio device type), canaux de sortie, fréquence d'échantillonnage et taille du buffer audio.
MIDI
, assurez-vous qu'ils émettent sur des canaux MIDI
différents. Chaque marque de clavier possède généralement une façon de régler le canal. Sinon, Organteq propose une option envoyer sur le canal
pour chaque entrée MIDI
. Si l'option est sélectionnée, tous les messages de l'entrée spécifique auront le canal qui y est assigné.
Sous Windows
, il est conseillé de sélectionner un pilote ASIO
. Si vous avez l'intention d'utiliser un clavier compatible MIDI
, il est également conseillé de sélectionner une taille de buffer audio qui génère une latence inférieure à 8ms pour simuler la réponse d'un véritable clavier d'orgue.
Le graphe de la charge audio pour permet de tester les performances de votre ordinateur. Si vous rencontrez des problèmes de performances, vous devrez réduire la fréquence d'échantillonnage.
2.8. Adaptez Organteq à votre configuration MIDI
Dans Organteq, le MIDI mapping
est constitué de deux parties :
- le
MIDI Action mapping
: actions internes déclenchées par des évènementsMIDI
- le
MIDI Keyboard mapping
: routage entre les canauxMIDI
et les claviers virtuels
Cliquez sur la partie gauche du bouton MIDI mapping
pour ouvrir la fenêtre MIDI
mapping. Dans cette fenêtre vous pouvez d'une part paramétrer un MIDI Action mapping
et d'autre part paramétrer un MIDI Keyboard mapping
.

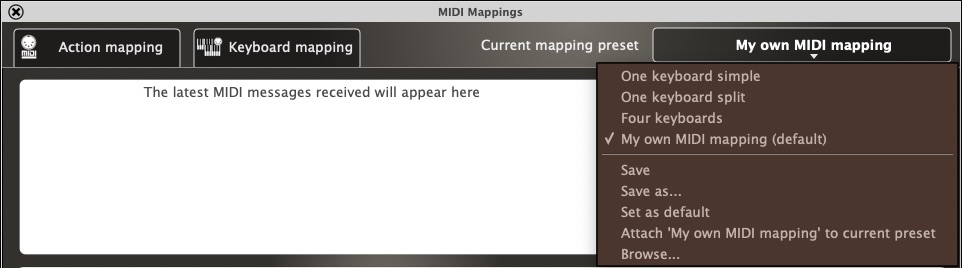

Cliquer sur le button en haut à droite ouvre un menu où vous pouvez :
- sélectionner un autre
MIDI mapping
Sauver
ouSauver sous...
votre configurationMIDI mapping
(Action
etKeyboard
réunis)- attribuer un
MIDI mapping
Par défaut
Attacher
unMIDI mapping
à unpreset
(il sera sélectionné à chaque fois que lepreset
est chargé)
MIDI mapping
il est conseillé d'en faire le MIDI mapping par défaut
. Ainsi il sera sélectionné à chaque lancement d'Organteq.
2.8.1. MIDI Action mapping
Le MIDI Action mapping
est constitué de plusieurs Action mapping items
. Chacun des item
assigne un évènement MIDI
(Note On
, Note Off
, CC
, Program Change
, etc...) à une action interne d'Organteq, avec des options de filtrage par canal MIDI
, et de resctrictions des valeurs minimum et maximum.

MIDI
en cliquant sur l'élément tout en maintenant la touche spécifique de modification du système d'exploitation (Windows
: ctrl + click
, macOS
: ⌘ + click
). Voir la section MIDI Learn.

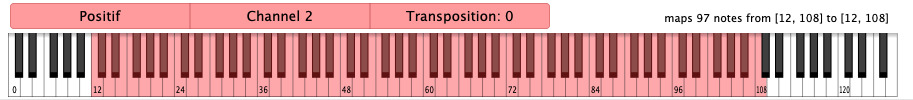

2.8.2. MIDI
mapping du clavier (MIDI Keyboard mapping
)

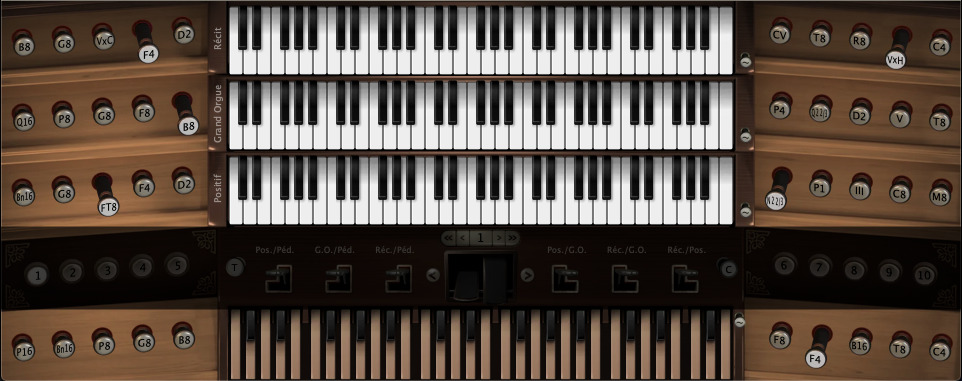

Organteq possède quatre claviers virtuels : Pédalier, Positif, Grand Orgue et Récit. Un Keyboard mapping item
vous permet de lier in canal MIDI
à un clavier virtuel avec des options de plage et de transposition.

MIDI
, assurez vous que chacun d'eux émet sur un canal MIDI
différent. Dans la version plug-in cela se règle depuis l'hôte. Dans la version standalone, merci de vous référer à la section Adaptez Organteq à votre matériel (version standalone)
MIDI Keyboard mapping
.

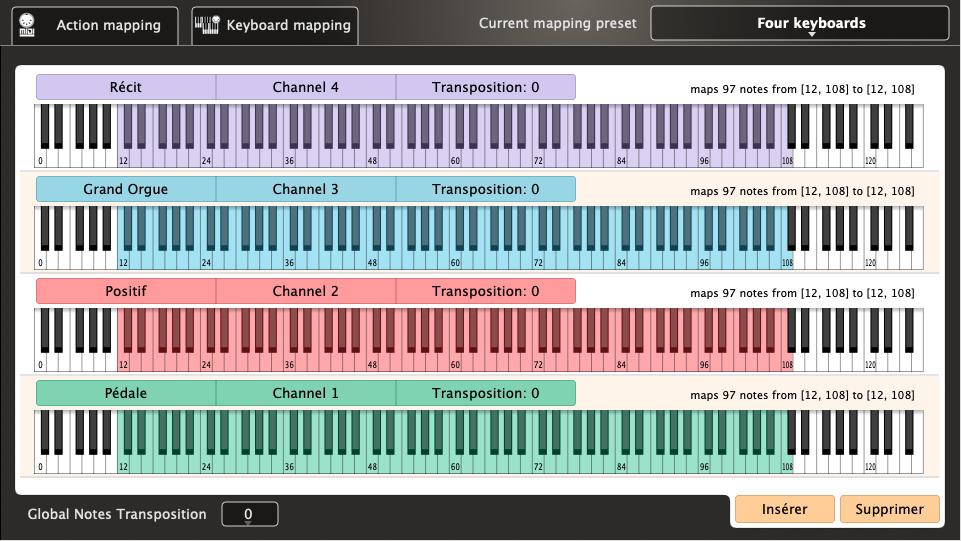

Example 1: un Keyboard mapping
classique
Un Keyboard mapping
classique est constitué de quatre Keyboard mapping items
, un par clavier virtuel, connectant les canaux MIDI
de 1 à 4 de cette manière :

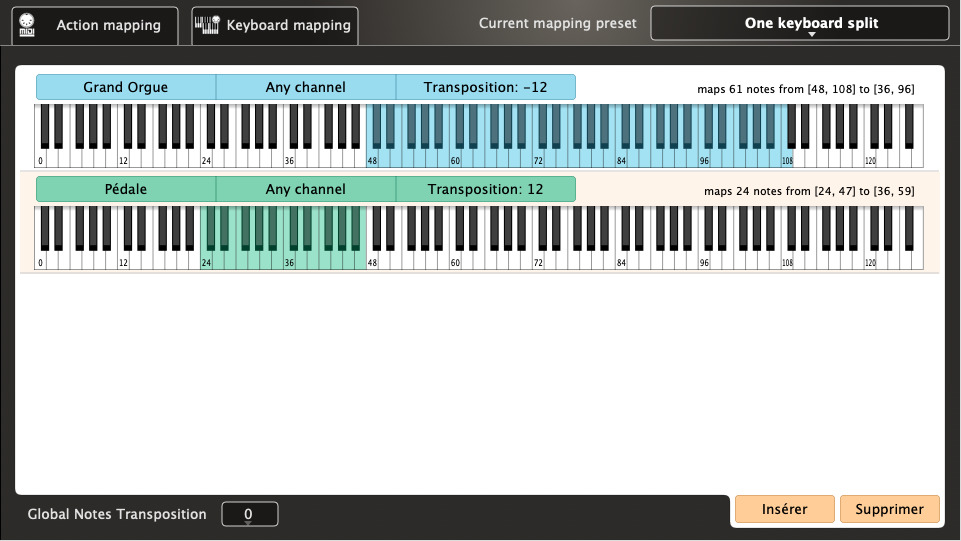

Example 2: un clavier divisé pour pianiste
Si vous ne possédez qu'un clavier matériel et que vous désirez tout de même utiliser plusieurs claviers virtuels, voici un exemple de paramétrage de clavier divisé (keyboard split) :

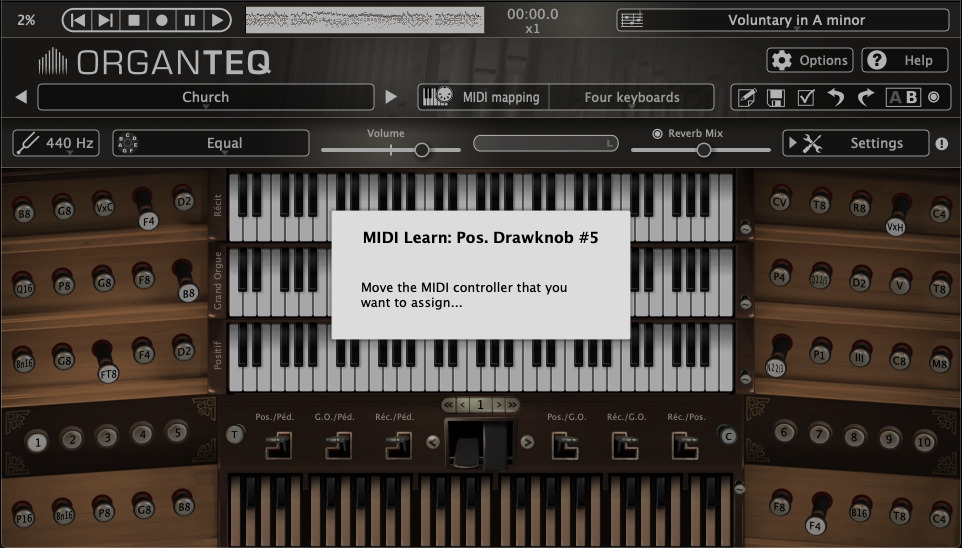

2.8.3. MIDI learn
(Apprentissage MIDI
)
La façon la plus simple de configurer votre matériel MIDI
est d'utiliser l'apprentissage MIDI
(MIDI Learn
).
2.8.3.1. Réglage des MIDI Action mapping
ctrl + clic
(Windows
) ou⌘ + clic
(macOS
) sur la fonction désirée: le modeMIDI learn
est enclenché- pressez n'importe quel contrôleur
MIDI
que vous désirez lier

MIDI
différents pour la mise en route ou l'arrêt. Pour ces actions spécifiques, il est demandé durant le MIDI learn
de mettre le contrôleur en position on
puis en position off
.
2.8.3.2. Réglage du MIDI Keyboard mapping
- assurez vous que chaque clavier émet sur un canal
MIDI
différent - effectuez un clic droit sur un des claviers de l'écran : le mode
MIDI learn
est enclenché - pressez n'importe touche du clavier
MIDI
que vous voulez lier
Tout conflit sera supprimé: tout autre Keyboard mapping item
concernant le clavier de l'écran, ou le canal MIDI
, sera supprimé.

2.9. Chargement rapide de fxp
(réglages) et fichiersMIDI
Vous pouvez rapidement charger des fichiers fxp
(et des fichiers MIDI
dans la version standalone) en glissant un fichier depuis le gestionnaire de fichier, client email ou navigateur web, vers l'interface d'Organteq.
2.10. Lecteur-enregistreur de fichiers MIDI
(version autonome)
La version Organteq standalone est équipée d’un lecteur-enregistreur MIDI
qui vous permet de lire et enregistrer des fichiers au format MIDI
. Vous pouvez charger plusieurs fichiers MIDI
via Fichier ► Charger un fichier MIDI
et même créer votre propre playlist MIDI
via Fichier ► MIDI Playlist
.

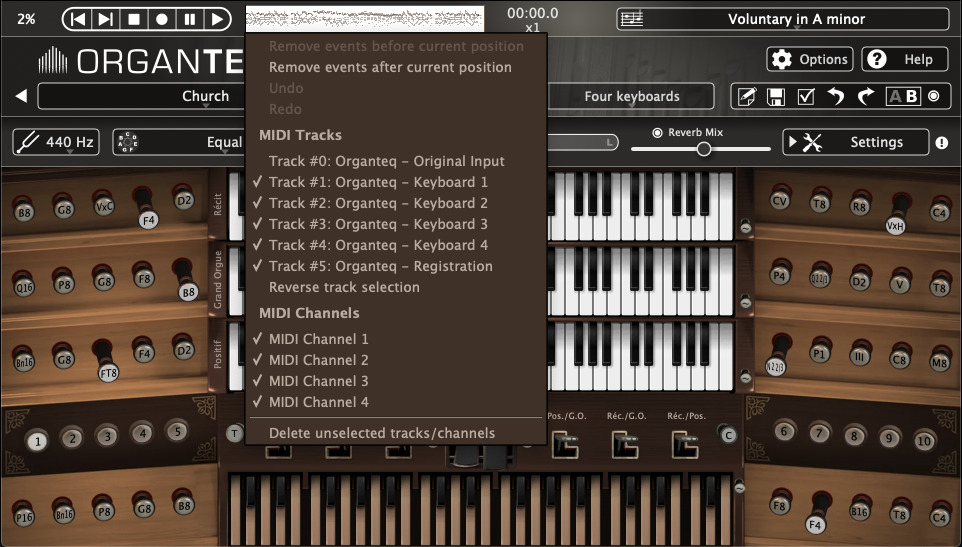

2.10.1. Fichiers MIDI
Organteq et MIDI
Mapping intégré
Tout flux MIDI
enregistré par la version standalone d'Organteq est enregistré comme un fichier MIDI
6 pistes. La piste n°0 contient l'entrée originale. Les pistes n°1 à n°4 contiennent les notes jouées sur les 4 claviers depuis le bas vers le haut (1=Pédalier..., 4=Récit). Chaque piste de 1 jusqu'à 4 est respectivement enregistrée sur les canaux MIDI
de 1 à 4. La piste n°5 contient tous les autres évènements temps réel (changement de jeux, changement de coupleurs, changement de tremblants, pédale d'expression, pédale de crescendo, tutti...) sauvegardé comme messages MIDI SysEx
. Les clics sur l'interface sont également sauvegardés.
Un fichier MIDI
enregistré avec Organteq est reconnaissable par sa structure à 6 pistes (clic droit sur la partie blanche de la Barre de Transport
)

Lorsqu'il est rechargé dans Organteq standalone, un tel fichier est lu en écrasant le MIDI mapping
courant et utilise un MIDI mapping
interne.
MIDI
enregistré avec Organteq doit être lu avec le preset/réglages (fichier fxp
) avec lequel il a été enregistré, sinon les évènements temps réel, comme le changement des jeux, pourraient activer de mauvais jeux !

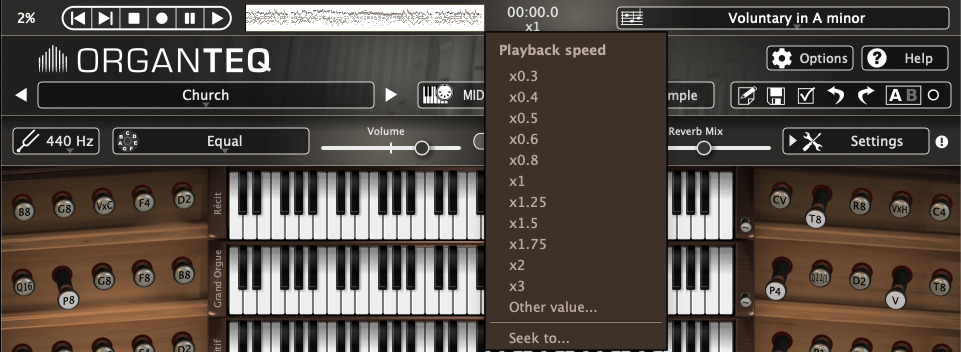

2.10.2. Vitesse de lecture
Vous pouvez ajuster la vitesse de lecture en cliquant sur x1
("fois 1"). Choisissez la vitesse de lecture dans le menu ou entrez une valeur comprise entre 0.1 et 10. Vous pouvez aussi ajuster directement la vitesse en cliquant et déplaçant la souris sur x1
.

2.10.3. Enregistrez et sauvez vos performances
Cliquez sur le bouton d’enregistrement
pour enregistrer ce que vous jouez.
Pour sauver votre enregistrement dans un fichier MIDI
, ouvrez le menu Fichier
. Vous pouvez aussi l’exporter vers un fichier audio aux formats WAV
, FLAC
ou MP3
.

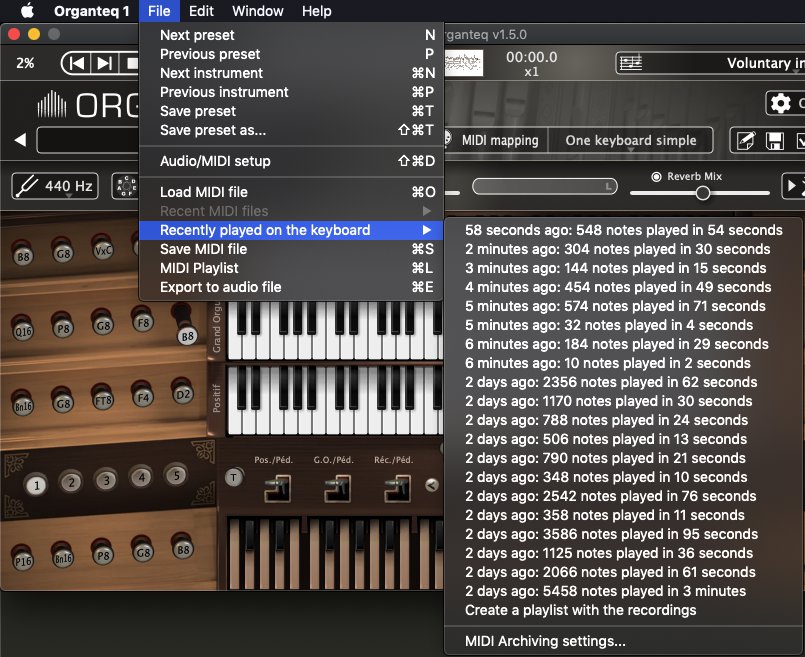

2.10.4. Interprétation géniale perdue ?
A tout instant, vous pouvez récupérer vos dernières performances via Fichier ► Récemment joué au clavier
. Très utile après une brillante interprétation où vous vous dites soudain "dommage que je n’aie pas enregistré" ! Eh bien, Organteq l’a fait pour vous : rechargez le dernier Récemment joué au clavier
et exportez-le vers un ficher MIDI
/AUDIO. C’est aussi simple que ça !
Pour des performances plus anciennes, un archiveur MIDI
est à votre disposition en bas du menu Récemment joué au clavier
.

2.10.5. Pas à pas dans votre fichier MIDI
et édition
Dans la version standalone, pour explorer votre fichier MIDI
pas à pas vers l'avant ou vers l'arrière, utilisez les flèches droite ou gauche du clavier de votre ordinateur pour jouer des notes isolées ou des accords. Vous pouvez supprimer les évènements précédant ou suivant la position courante via un clic droit dans le lecteur MIDI
.

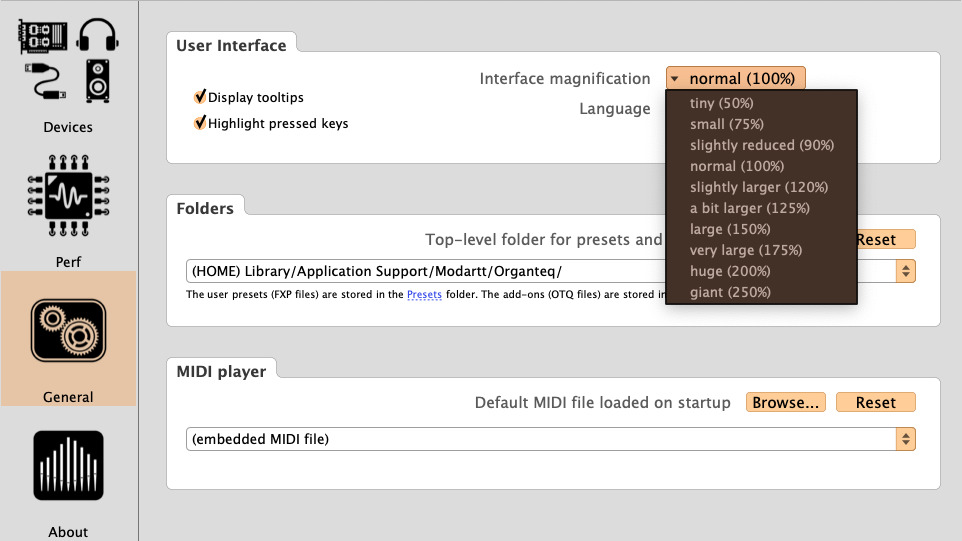

2.11. Redimensionnement de l’interface
L’interface d'Organteq est redimensionnable, rendant le travail plus confortable sur des écrans de toute taille. Cliquez sur Options ► General
et sélectionnez la taille de l’interface dans le menu Interface magnification
, ou utilisez tout simplement les raccourcis clavier +/-
:

3. Edition des paramètres & preset

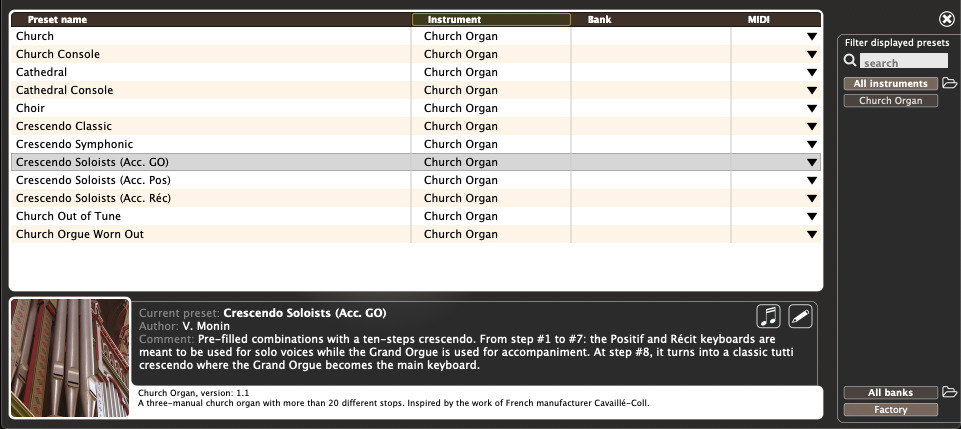

3.1. Preset
Le modèle physique contient un grand nombre de paramètres, mais seule une petite partie est accessible depuis l’interface. Un preset rassemble tous les paramètres modifiables par l'utilisateur.
3.2. Modification des paramètres
Vous pouvez modifier les valeurs des paramètres en bougeant le curseur correspondant avec la souris.

En bougeant la souris de manière perpendiculaire au rail, le curseur se déplacera plus lentement.

À chaque modification de paramètres dans Organteq, des calculs sont nécessaires pour mettre à jour le modèle physique. Cela peut prendre quelques secondes.
3.3. Commandes générales

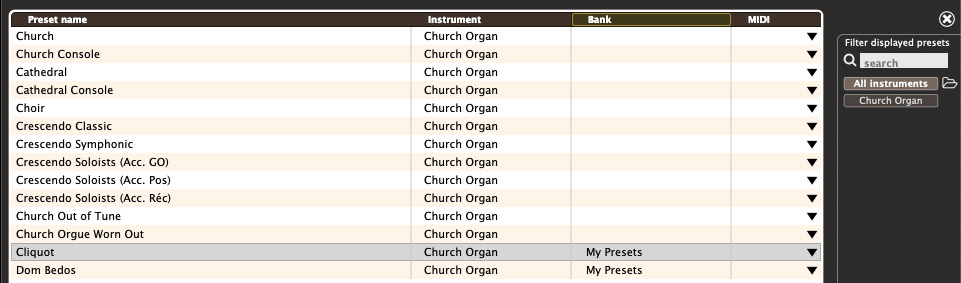

Dans Organteq, vous pouvez modifier et créer vos propres presets, les sauver et partager avec d’autres utilisateurs. Les commandes suivantes sont situées en haut de l’interface.

- Les boutons
édition
(stylo) etsauvegarde
vous permettent d'éditer et sauver votre nouveau preset. - La case à cocher
freeze
permet de sélectionner les paramètres que vous souhaitez conserver lorsque vous changez de preset. C’est un moyen commode pour "transporter" vos réglages d’un preset à l’autre. - En utilisant la commande
undo-redo
, vous pouvez à tout instant annuler ou répéter vos actions : vous pouvez effectuer jusqu’à 100 undos. Un clic droit sur le bouton affiche la dernière modification effectuée. - Le bouton
AB
vous permet de basculer entre deux presets A et B, l’un en premier plan, l’autre en arrière-plan. La led à droite est allumée dès que A et B diffèrent. Un clic sur laled
copie le preset du premier plan sur celui d’arrière-plan. Un clic droit surAB
affiche les différences entre les deux presets. Les presets A et B ont chacun leur propre pile de undo/redo.
3.4. Gestionnaire des presets
Le gestionnaire de presets suivant apparaît lorsque vous cliquez sur le bouton édition :

Il vous permet de gérer les presets. Vous pouvez éditer les informations sur les presets, les trier, filtrer (n’en voir qu’une partie), renommer...
Edition
La partie inférieure du gestionnaire de presets contient les informations relatives à chaque preset, ainsi qu'une démonstration du preset (bouton mini-player
à gauche du bouton edit
). Vous pouvez y éditer les informations sur vos presets, et enregistrer vous-même votre propre extrait de démonstration (clics gauche et droit sur le mini-player
).
Trier
On peut choisir la manière de trier les presets en cliquant sur la colonne appropriée : Preset name
ou Bank
.
-> or Banque
.

Une Banque
est un ensemble de presets se trouvant dans un répertoire donné, à l’exception de la banque factory
qui contient les presets pré-chargés
3.4.1. Filtrage
Vous pouvez choisir les presets visibles dans le menu en utilisant les deux filtres
situés à droite de la fenêtre de gestion : search
, All banks
. Vous pouvez aussi cliquer sur toute banque.
Renommer les presets
Vous pouvez renommer un preset (utilisateur uniquement) en double-cliquant sur son nom ou en cliquant sur les petites flèches de la colonne MIDI
.
3.4.1. Les répertoires Organteq
La façon la plus simple de trouver les répertoires Organteq est de cliquer sur les petites images de dossier situées à droite de All banks
. Le répertoire Organteq contient un sous-répertoires Presets
: l’endroit où stocker les banques de presets utilisateurs. Chaque banque est elle-même un répertoire contenant les presets au format fxp
.
Importer les fichiers fxp
Il y a deux façons d’importer les fichiers fxp
:
- Glisser déposer le fichier sur l’interface,
- Copier le fichier dans le répertoire approprié.
Sauver les presets
Une fois que vous avez créé votre nouveau preset, vous pouvez le sauver en cliquant sur le bouton sauvegarde ; une fenêtre popup vous demandera de définir le nom du preset et le nom de la banque (le nom par défaut de la banque est My Presets
). Chaque fois que vous cliquez sur le bouton sauvegarde, les dernières valeurs sont sauvegardées sous le même nom de preset. Vous pouvez accéder à des versions antérieures (s’il y en a) par un clic droit sur le nom du preset.
3.5. Assigner un paramètre à un contrôleur MIDI
Vous pouvez associer un paramètre de Organteq à un contrôleur MIDI
situé par exemple sur votre clavier. Pour cela, sélectionnez le paramètre à assigner (clic droit sur le curseur puis clic sur MIDI ► Assign MIDI Control
), puis bougez le bouton du contrôleur MIDI
choisi pour actionner le paramètre. L’association sera faite automatiquement. La prochaine fois que vous bougerez votre contrôleur MIDI
, le curseur bougera en parallèle. Des possibilités plus étendues vous sont offertes dans la section MidiMapping
section.
Tous les contrôles MIDI
peuvent être associés à l’exception des suivants : les contrôles 6, 38, 96-101 qui sont utilisés pour les paramètres MIDI
RPN
et NRPN
; les contrôles 120 à 127 qui sont réservés pour diverses initialisations (all notes off
etc.) ; les contrôles 32 à 63 qui sont réservés aux contrôleurs MIDI
à 14 bits.
4. Vue d’ensemble de la console d'Organteq
Ce chapitre présente un bref aperçu de la fenêtre principale d'Organteq.
4.1. Jeu
Un jeu est l'unité de base de l'orgue. Un jeu est un ensemble de tuyaux avec un timbre homogène tout au long de la tessiture. Plus de 20 jeux sont disponibles dans Organteq.
4.2. Claviers et division des jeux
Organteq possède 4 claviers, depuis le bas jusqu'en haut : Pédale, Positif, Grand Orgue et Récit. Un ensemble de dix jeux est assigné à chaque clavier. Tous les jeux d'un clavier sont habituellement installés dans une boîte appelée division. Les divisions de clavier sont placés à différents emplacements, offrant ainsi différents plans sonores pour chaque clavier.

MIDI
à chaque clavier en effectuant un clic droit sur le clavier. Pressez ensuite une touche sur votre clavier physique. Le canal de votre clavier physique sera automatiquement assigné au clavier virtuel.
4.3. Tirants de jeux
Lorsque vous jouez sur un clavier, un jeu doit être activé pour être entendu. Cela est fait à l'aide d'un interrupteur de jeu, ou tirant de jeu sur le côté du clavier :

MIDI
à chaque tirant de jeu en cliquant sur le tirant de jeu tout en maintenant la touche spécifique de votre système d'exploitation (Windows
: ctrl + clic
, macOS
: ⌘ + clic
).

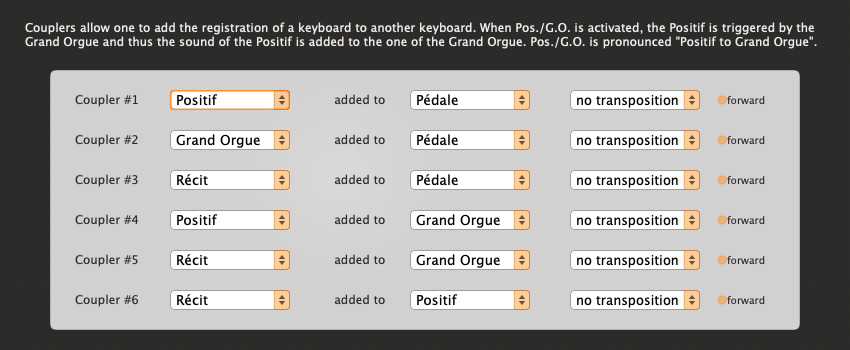

4.4. Coupleurs

Les coupleurs permettent d'ajouter la registration d'un clavier à un autre clavier. Lorsque Pos. / Péd. est activé, le son du Positif est ajouté à celui de la Pédale. Organteq possède 6 coupleurs paramétrables, avec transposition d'octaves. Paramétrez vos propres coupleurs depuis la fenêtre de réglage des coupleurs.

MIDI Keyboard mapping
aussi simple que possible.
4.5. Combinaisons
La manipulation des tirants de jeux, des coupleurs et des tremblants peut être fastidieuse et casser le rythme de l'interprétation. Organteq fournit une centaine de banques de combinaison. Chaque banque contient 10 combinaisons ajustables. Une combinaison permet de déclencher un état prédéfini de tirants de jeux, coupleurs et tremblants.

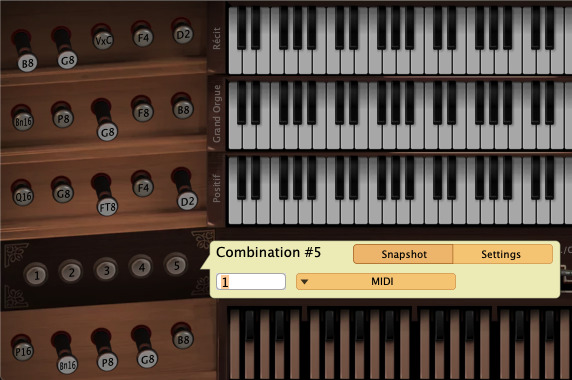

4.5.1. Capture de combinaison
La manière la plus simple de définir une combinaison est d'effectuer une capture (snapshot) : réglez les tirants de jeux, coupleurs et tremblants comme vous le désirez, effectuez un clic droit la combinaison, et cliquez sur snapshot (ou utilisez le raccourci Maj + clic
sur le bouton de combinaison). Cela enregistre l'état de tous les interrupteurs (live state) dans la banque et la combinaison actuelle.

Lorsque vous jouez, cliquez sur le bouton de combinaison pour revenir rapidement à l’état pré-enregistré.
4.5.2. Sélecteur de combinaisons pas à pas
Les actions Stepper (Sélecteur pas à pas), Previous/Next (Précédent/Suivant) et Previous Bank/Next Bank (Banque précédente/Banque suivante) sont utilisées pour naviguer dans les combinaisons et les banques de combinaisons. Vous pouvez ainsi préparer votre propre séquence de combinaisons correspondant à votre projet, et facilement naviguer dedans. Notez qu'un changement de banque de combinaison n'active pas de combinaison: vous devrez déclencher ensuite une combinaison de cette banque à l'aide de l'interrupteur spécifique ou avec le Sélecteur pas à pas.

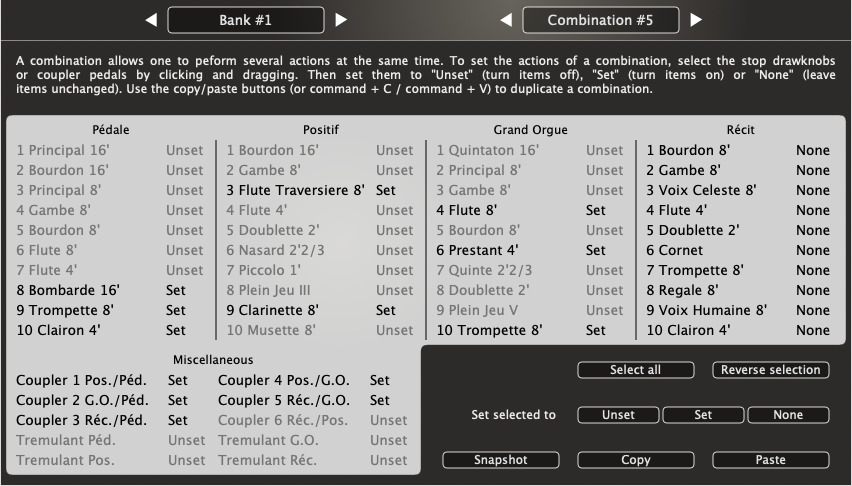

4.5.3. Réglages avancés des combinaisons
De manière générale, une combinaison bascule les interrupteurs en position ON ou OFF. Une troisième action est possible : laissez les interrupteurs tels qu'ils sont. Cela permet de ne modifier qu'une sous partie des interrupteurs. Ouvrez la fenêtre Paramètres des combinaisons. Dans cette fenêtre, vous pouvez régler les tirants et autres éléments à "Unset" (position OFF), "Set" (position ON) ou "None" (inchangé). Voici un exemple où la combinaison affectera tous les claviers sauf le Récit.

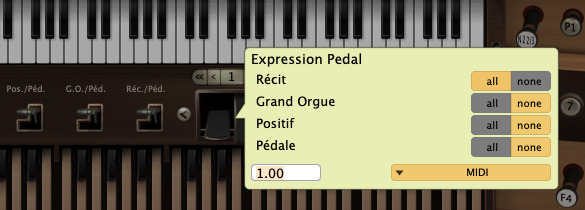

4.6. Pédale d'expression
Les tuyaux sont placés dans des divisions (boîte) pour chaque clavier. La pédale d'expression permet d'ouvrir les jalousies en bois (panneau) de la boîte, laissant ainsi passer un son plus fort et plus riche.
Assignez tous les jeux d'un clavier à la pédale d'expression avec un clic droit sur celle-ci.

Les jeux peuvent être individuellement ajoutés ou retirés de la pédale d'expression grâce à la fenêtre Edition des jeux.
4.7. Pédale de Crescendo
La pédale de crescendo active graduellement des jeux en supplément de la registration manuelle.

La pédale de crescendo est divisé en 12 niveaux. Pour chaque niveau, un jeu peut être ON ou OFF. Le réglage de chaque jeu se fait depuis la fenêtre Edition des jeux.

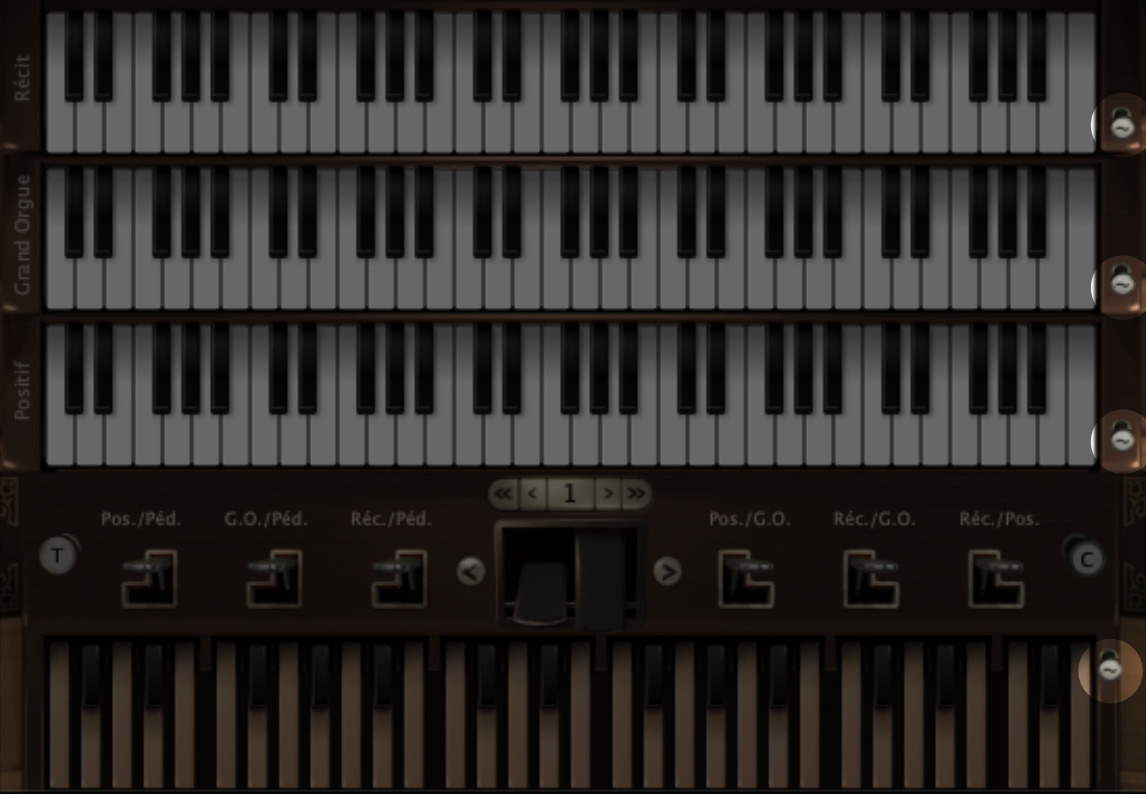

4.8. Tremblant
Le tremblant est un système mécanique qui module le débit d'air en amont de l'alimentation des tuyaux. Lorsque le tremblant est activé, la production du son est modulée en fonction des paramètres du tremblant. Notez que ce n'est pas un post-effet : la modulation générée par le tremblant est utilisée comme une entrée du modèle physique, elle a pour effet une modulation de la hauteur, de l'intensité et du contenu harmonique.

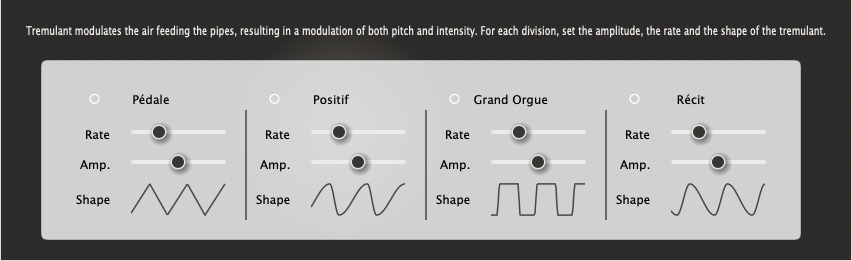

Organteq fournit quatre tremblants, un par clavier. La fenêtre de réglage du tremblant permet de régler la fréquence (rate), l'amplitude (depth) et la forme (shape) de chaque tremblant.

4.9. Tutti & annulation général
Deux boutons supplémentaires sont disponibles : le Tutti active tous les jeux de tous les claviers. L'annulation générale (General Cancel) désactive tous les jeux, coupleurs et tremblants.

5. Autres paramètres
Plusieurs paramètres sont disponibles sous le panneau Settings
(cliquez sur le bouton Settings
).

5.1. Diapason
Le diapason normal (La au-dessus du Do médian) a pour fréquence[7]1 440 Hz, mais vous pouvez changer sa valeur en cliquant dans le menu Diapason
.
5.2. Tempérament
Le tempérament définit la manière dont sont accordées les notes de la gamme. En cliquant sur Temperament
, choisissez parmi les tempéraments suivants :
Equal
: tempérament égal, celui qui est habituellement utiliséZarlino
(vers 1558) : appelé aussi "gamme des physiciens", basé sur les harmoniques naturels de tierce majeure (rapport 5/4) et de quinte (3/2)Pythagore
(VIème A.C.) : basé sur un cycle de quintes justes, hormis la fameuse "quinte du loup" ; pouvez-vous trouver laquelle est-ce ?Mesotonic
(mésotonique),Well-tempered
(bien tempéré),Werckmeister III
(XVIIème) etValloti
: tempéraments inégaux utilisés en musique baroqueFlat
(accord plat) : octaves de rapport exact 2.
Le Désaccord
dans le menu Temperament
vous donne accès à un panneau où vous pouvez désaccorder la totalité de l'orgue, note par note. Un accord tuyau par tuyau est aussi disponible.
5.2.1. Paramétrage Stéréo
Deux paramètres peuvent être réglés pour modifier l'image stéréo :
Stereo width
. Ce paramètre permet d’élargir ou de rétrécir l’image stéréo de l’instrument.C/C# separation
. Dans chaque division, les tuyaux sont positionnés en fonction de leur hauteur : gamme par ton en Do à gauche, gamme par ton en Do# à droite. Ce paramètre envoie progressivement les côtés Do et Do# de chaque division vers les canaux droite et gauche.
5.2.2. Sortie multi-canaux
Deux configuration de sortie sont disponibles :
2 Channels
. Le son des quatre divisions est mixé vers la sortie stéréo.8 Channels
. Chaque division possède sa propre sortie stéréo. Chaque paire de canaux peut être routée à votre guise. Dans la version standalone, vous devez vous assurer que votre périphérique audio possède suffisamment de canaux. Dans la version plug-in, assurez vous que votre hôte soit paramétré pour recevoir huit canaux.

5.3. Réverbération
Une unité de réverbération par convolution simule des environnements acoustiques allant de Studio aux très longues réverbérations comme Cathedral ou Taj Mahal. D’autres types de réverbération telles que Plate, Spring, Speakers, Brocéliande... sont incluses. Vous pouvez même charger vos propres réponses impulsionnelles de réverbération via Load WAV impulse...
dans le menu reverb
.
La réverbération est contrôlée par les paramètres suivants :
Mix
: le niveau relatif en dB entre le son réverbérant et le son direct- Durée (
Duration
) : la durée du son réverbérant - Dimension de la pièce (
Room size
) : de 5 à 50m Pre-delay
: le délai entre le son direct et le son réverbérantTone
: équaliseur « tilt », plus grave à gauche, plus aigu à droite- Queue / premières réflexions (
Tail / Early reflections
) : niveau relatif en dB entre les premières réflexions et la queue de réverbération.
6. Modifiez votre console d'orgue (utilisateur avancé)
La console d'Organteq est complètement éditable. Vous pouvez modifier les jeux de chaque clavier, l'action des coupleurs, les combinaisons, les pédales d'expression et crescendo. Le chapitre suivant se concentre sur la modification des jeux.
6.1. Clavier et tirant de jeux (utilisateur avancé)
Chaque clavier offre dix emplacements auxquels vous pouvez assigner un jeu donné.

MIDI Action mapping
affecte un emplacement et non le jeu qu'il contient.
6.2. Fenêtre d'édition de jeu (utilisateur avancé)
Ouvrez la fenêtre d'édition de jeu
avec clic droit sur un emplacement vide ou sur un tirant de jeu.

Dans cette fenêtre, vous pouvez assigner un jeu à un emplacement spécifique. Pour sélectionner l'emplacement, utilisez les boutons en haut à gauche ou un clic droit sur les tirants (ou un emplacement vide) depuis l'interface principale. Vous pouvez aussi assigner un évènement MIDI
au tirant. Pour chaque jeu, plusieurs paramètres sont réglables comme le volume note par note ou comment la pédale de crescendo affecte le jeu.
6.3. Type de jeu
Les jeux sont classés en deux grandes familles, dépendant de l'excitateur, c'est à dire la façon dont la vibration acoustique est produite :
- jeu de fond (jeu à bouche) : la vibration acoustique est créée par l'interaction d'un jet d'air avec la lèvre supérieure du tuyau
- jeu d'anche : la vibration acoustique est créée par le battement de l'anche
Dans les deux cas, la vibration acoustique est filtrée par les résonances du tuyau. Une grande variété de formes d'excitateur et de formes de tuyau offre une grande variété de timbres.
6.4. Jeux de fond (jeux à bouche)
Les jeux de fond sont principalement constitués de résonateurs cylindriques :
- flûte ou grand diamètre : ces tuyaux produisent un son doux avec un fondamental prononcé et peu d'harmoniques
- principal ou diamètre moyen : le son est équilibré
- corde ou diamètre étroit : ces tuyaux ont tendance à reproduire le son des instruments à cordes frottées, avec un timbre plus riche.
- bourdon ou tuyau bouché : moitié de la longueur des tuyaux à extrémité ouverte, ils produisent un son doux avec un timbre impair (harmoniques impairs)
6.5. Jeux d'anche
Il n'y a pas de classement aussi clair pour les jeux d'anche car la variété des formes de tuyau est plus importante. Citons néanmoins quelques formes importantes de tuyaux :
- trompette ou conique : un son fort et puissant rappelant la trompette
- clarinette ou cylindrique : un son plus doux rappelant celui de l'instrument du même nom
- voix humaine : jeu d'anche avec une longueur de tuyau très courte, ne correspond pas à sa fréquence nominale
6.6. Hauteur des jeux & mutations
En supplément de la variation de timbre offerte par la forme des tuyaux, les jeux sont aussi disponibles à différentes hauteurs de notes. Il est d'usage dans le monde de l'orgue de se référer à la hauteur des jeux en utilisant la longueur du tuyau du Do le plus grave du jeu, qui est approximativement 8 pieds (noté 8'). Même le bourdon, dont la longueur est moitié moindre, est référencé comme un jeu de 8' puisqu'il sonne comme un 8' d'un tuyau ouvert. Un jeu sonnant une octave plus bas est deux fois plus long : 16'. Un jeu sonnant une octave plus haut est deux fois plus court : 4'. Et ainsi de suite.
D'autres hauteurs, différentes de l'octave, sont disponibles. Ces jeux sont appelés mutations et sonnent à une hauteur plus élevée avec un intervalle musical spécifique. Voici les hauteurs les plus communes incluant les mutations :
Hauteur | Intervalle musical | |
---|---|---|
16' | = 8' x 2 | octave inférieure |
8' | = 8' / 1 | unison (hauteure de référence) |
5' 1/3 | = 8' / 1.5 | quinte |
4' | = 8' / 2 | octave |
2' 2/3 | = 8' / 3 | douzième (octave + quinte) |
2' | = 8' / 4 | double octave |
1' 3/5 | = 8' / 5 | dix-septième (double octave + tierce) |
1' | = 8' / 8 | triple octave (parfois vu comme une mutation) |
6.7. Jeux de mixture
Tous les jeux mentionnés jusqu'ici sont des jeux à un seul rang : il y a autant de tuyaux que de touches de clavier, un tuyau par touche. Les jeux de mixture combinent plusieurs rangs de fond. Une touche actionne alors plusieurs tuyaux à différentes hauteurs. Ces tuyaux ne peuvent parler séparément.
Les rangs d'un jeu de mixture peuvent aussi avoir des reprises le long de la tessiture. Une reprise est un changement de hauteur entre deux touches successives. Le tableau suivant montre la hauteur réelle d'un rang d'octave (4') avec une reprise à Si2/Do3:
Do1 - Si1 | Do2 - Si2 | Do3 - Si3 | Do4 - Si4 | Do5 - Si5 | |
---|---|---|---|---|---|
rang 8' (référence) | 8' | 4' | 2' | 1' | 1/2' |
rang 4' avec une reprise | 4' | 2' | 2' (reprise) | 1' | 1/2' |
Intervalle musical | octave | octave | unisson (reprise) | unisson | unisson |
6.8. Jeux de Fond d'Organteq
Nom du jeu | Raccourci | Type | Sous-type | Hauteur | Commentaire |
---|---|---|---|---|---|
Principal 16' | P16 | Fond | Principal - Jeu de fond avec un diamètre moyen | 16' | Le jeu d'orgue caractéristique. Ce jeu de 16' offre des basses puissantes. |
Bourdon 16' | Bn16 | Fond | Bourdon - Jeu de fond bouché | 16' | Similaire au Bourdon 8’. Cette version en 16’ offre une basse très douce utilisée pour remplir la partie inférieure du son afin d’obtenir plus de profondeur. |
Quintaton 16' | Q16 | Fond | Cheminée - Jeu de fond bouché avec une cheminée ouverte | 16' | Tuyau fermé se terminant par une cheminée ouverte. Mêmes caractéristiques que le Bourdon mais avec un 3ème harmonique très prononcé (douzième = octave + cinquième). Cette version 16' offre une basse très douce. |
Gambe 8' | G8 | Fond | Corde - Jeu de fond avec un diamètre étroit | 8' | Inspiré des instruments à corde frottées, avec un son brillant et une attaque chiff. Avec le Bourdon 8’, le Principal 8’ et la Flute 8’, ils constituent ce que l'on appelle les Jeux de Fond. Ils sont la base d'autres registrations. |
Voix Céleste 8' | VxC | Fond | Corde - Jeu de fond avec un diamètre étroit | 8' | Très similaire à la Gambe 8’, mais légèrement désaccordé. Joué avec une Gambe 8', il produit un sont flottant, avec des battements. |
Principal 8' | P8 | Fond | Principal - Jeu de fond avec un diamètre moyen | 8' | Le jeu d'orgue caractéristique. Avec le Bourdon 8’, la Gambe 8’ et la Flute 8', ils constituent ce que l'on appelle les Jeux de Fond. Ils sont la base d'autres registrations. |
Flûte 8' | F8 | Fond | Flûte - Jeu de fond avec un grand diamètre | 8' | Son son doux, avec un fort fondamental, est inspiré des instruments à vent de type flûte. Avec le Bourdon 8’, la Gambe 8’ et la Principal 8', ils constituent ce que l'on appelle les Jeux de Fond. Ils sont la base d'autres registrations. |
Flûte Traversière 8' | FT8 | Fond | Flûte - Jeu de fond avec un grand diamètre | 8' | Son son doux, avec un fort fondamental et des harmoniques supérieurs légèrement prononcés, est inspiré de la flûte traversière. |
Bourdon 8' | B8 | Fond | Bourdon - Jeu de fond bouché | 8' | Le Bourdon 8' offre le timbre typique d'un son doux et de forts harmoniques impaires. C'est une version fermée de la flûte. Il est référencé comme un 8', bien que sa longueur soit la moitié de celle d’une flûte de même hauteur. |
Prestant 4' | P4 | Fond | Principal - Jeu de fond avec un diamètre moyen | 4' | Le jeu d'orgue caractéristique. Cette version 4' rend la registration plus riche. |
Flûte 4' | F4 | Fond | Flûte - Jeu de fond avec un grand diamètre | 4' | Son son doux, avec un fort fondamental et des harmoniques supérieurs légèrement prononcés est inspiré des instruments à vent de type flûte. Il s'agit d'une version à l'octave de la Flute 8 '. |
Quinte 2'2/3 | Q 2 2/3 | Fond | Flûte - Jeu de fond avec un grand diamètre | 2' 2/3 | Mutation de la Flûte 8’ : sonne à la douzième (octave + cinquième). Une mutation est un jeu sonnant à un intervalle musical autre que l'octave. |
Nasard 2'2/3 | N 2 2/3 | Fond | Bourdon - Jeu de fond bouché | 2' 2/3 | Mutation du Bourdon 8’ : sonne à la douzième (octave + cinquième). Il est courant de le jouer avec le Bourdon 8'. Une mutation est un jeu sonnant à un intervalle musical autre que l'octave. |
Doublette 2' | D2 | Fond | Principal - Jeu de fond avec un diamètre moyen | 2' | Une version à la double octave du Principal 8' |
Piccolo 1' | P1 | Fond | Principal - Jeu de fond avec un diamètre moyen | 1' | Une version à la triple octave du Principal 8'. Celui-ci est parfois considéré comme une mutation en raison de sa hauteur très élevée. Essayez de utiliser avec une registration à trou : B8 + P1 ! |
6.9. Jeux de mixtures d'Organteq
Nom du jeu | Raccourci | Type | Sous-type | Hauteur | Commentaire |
---|---|---|---|---|---|
Cornet | CV | Fond | Mixture - Plusieurs rangs de fond | - | Il vise à remplacer les jeux d'anches moins puissants dans le registre supérieur. Habituellement défini au dessus de Do3, celui-ci a été étendu aux octaves inférieures avec une Mixture moins brillante. Cette mixture est composée de cinq rangs. |
Plein Jeu III | III | Fond | Mixture - Plusieurs rangs de fond avec reprises | - | C'est l'une des principales signature de l'orgue. Il est destiné à être utilisé avec d'autres jeux de fond, par exemple P8 + P4 + III. Cette mixture est composée de trois rangs de fond avec des reprises (i.e changements de hauteur), combinant octaves et quintes. |
Plein Jeu V | V | Fond | Mixture - Plusieurs rangs de fond avec reprises | - | C'est l'une des principales signature de l'orgue. Il est destiné à être utilisé avec d'autres jeux de fond, par exemple P8 + P4 + V. Cette mixture est composée de cinq rangs de fond avec des reprises (i.e changements de hauteur), combinant octaves et quintes. |
6.10. Organteq Jeux d'Anche
Nom du jeu | Raccourci | Type | Sous-type | Hauteur | Commentaire |
---|---|---|---|---|---|
Bombarde 16' | B16 | Anche | Jeu d'anche avec un résonateur conique | 16' | Ce jeu d'anche de 16' offre des basses riches et puissantes. Assignez-le à la pédale pour ajouter de la profondeur à votre ligne de basse. |
Trompette 8' | T8 | Anche | Jeu d'anche avec un résonateur conique | 8' | Inspiré par le son brillant et puissant de la trompette. Souvent utilisé pour les voix en solo. |
Clarinette 8' | C8 | Anche | Jeu d'anche avec un résonateur cylindrique | 8' | Inspiré du son de la clarinette. Jeu solo alternatif à la Trompette. |
Musette 8' | M8 | Anche | Jeu d'anche avec un résonateur conique convergent. | 8' | Il offre un son beaucoup plus doux que les autres jeux d'anches. |
Régale 8' | R8 | Anche | Jeu d'anche avec un résonateur cylindrique très court. | 8' | Ce jeu ancestrale propose un son médiéval qui convient à des pièces anciennes, ainsi qu'à des compositions plus récentes. |
Voix Humaine 8' | VxH | Anche | Jeu d'anche avec un résonateur cylindrique très court et semi fermé | 8' | Aussi appelé Vox Humana. La combinaison des résonances hautes du tuyau (courte longueur) et de l'anche grave en fait un jeu très proche de la voix humaine. |
Clairon 4' | C4 | Anche | Jeu d'anche avec un résonateur conique | 4' | Cette version 4' de la Trompette est généralement utilisée pour la voix solo à l'octave. |
7. Remerciements
7.1. Mise à disposition d’instruments de musique
Nous remercions Toulouse les Orgues et Bernard Thourel pour leurs précieuses contributions.
7.2. Société
La société MODARTT développe et fournit matériels, logiciels et conseils dans le domaine des applications technologiques et artistiques.
8. Propriété intellectuelle
- Organteq est une marque déposée de MODARTT S.A.S., 9, avenue de l’Europe, 31520 Ramonville Saint Agne, France.
- Brevet : US 7,915,515 B2, Europe 07.823284.0/2047455, Japon 5261385, Chine ZL200780022703.2.
- Cubase, ASIO et VST sont des marques déposées de Steinberg Media Technologies GmbH
- Le logo Audio Units est une marque déposée de Apple Computer, Inc.
- FFTPACK v4. Copyright (c) 2004 the University Corporation for Atmospheric Research ("UCAR"). All rights reserved. Developed by NCAR's Computational and Information Systems Laboratory, UCAR, www.cisl.ucar.edu.
- Redistribution and use of the Software in source and binary forms, with or without modification, is permitted provided that the following conditions are met:
- Neither the names of NCAR's Computational and Information Systems Laboratory, the University Corporation for Atmospheric Research, nor the names of its sponsors or contributors may be used to endorse or promote products derived from this Software without specific prior written permission.
- Redistributions of source code must retain the above copyright notices, this list of conditions, and the disclaimer below.
- Redistributions in binary form must reproduce the above copyright notice, this list of conditions, and the disclaimer below in the documentation and/or other materials provided with the distribution.
- THIS SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE CONTRIBUTORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS WITH THE SOFTWARE.
- WEBP. Copyright (c) 2010, Google Inc. All rights reserved.
- Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:
- Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution.
- Neither the name of Google nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission.
- THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDER OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
- LIBJPEG. This software is based in part on the work of the Independent JPEG Group.
- LAME 32bits version 3.99.5
- Copyright (c) 1999-2011 by The LAME Project
- Copyright (c) 1999,2000,2001 by Mark Taylor
- Copyright (c) 1998 by Michael Cheng
- Copyright (c) 1995,1996,1997 by Michael Hipp: mpglib
Tous les noms de produits et marques mentionnées le sont uniquement pour des raisons d’identification et demeurent la propriété de leurs déposants respectifs.
